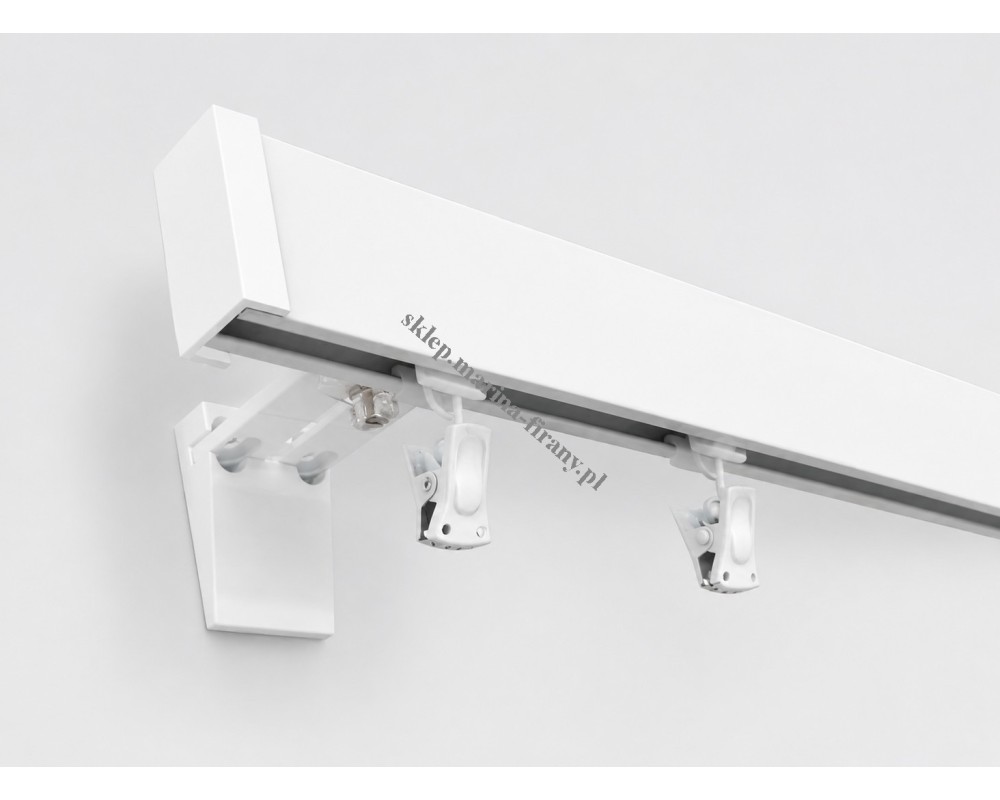

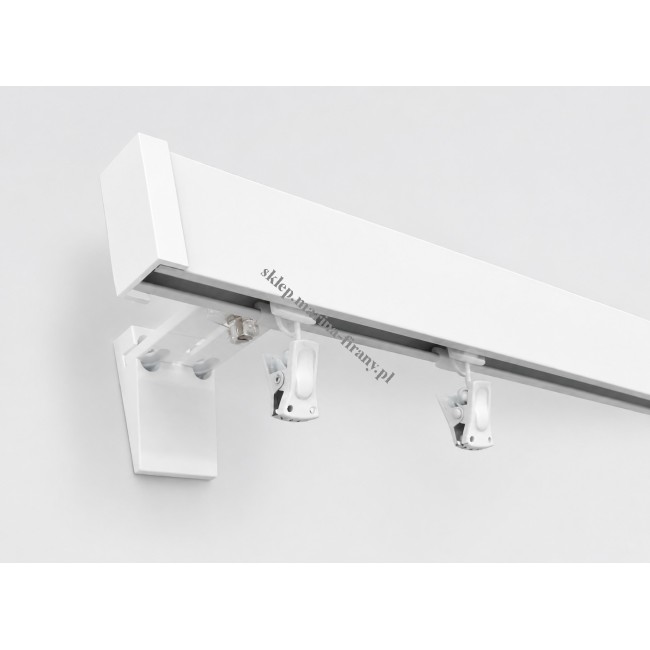

Karnisz szynowy pojedynczy uniwersalny Modern 40 biały połysk – TH0102
Karnisz szynowy pojedynczy uniwersalny Modern 40 biały połysk TH0102 to nowoczesny karnisz ścienny przeznaczony do zawieszenia jednej warstwy dekoracji okiennej. Aluminiowy profil Modern 40 ma prostokątny przekrój 40 × 13 mm oraz ukryty tor, w którym poruszają się ślizgi.
Wsporniki mocowane są od tylnej strony profilu, dlatego nie zamykają toru prowadzącego. Firana lub zasłona może przesuwać się na całej długości karnisza – również pod wspornikami oraz przez prawidłowo połączone odcinki profilu.
Białe wykończenie z połyskiem dobrze komponuje się z jasnymi ścianami, białą stolarką i współczesnymi aranżacjami. Profil wykonany jest z aluminium, natomiast pozostałe elementy systemu powstają z aluminium oraz stali nierdzewnej i są wykończone w kolorze białym.
Najważniejsze informacje o TH0102
- pojedynczy karnisz szynowy do montażu ściennego,
- aluminiowy profil Modern 40 o wymiarach 40 × 13 mm,
- kolor biały połysk,
- wsporniki uniwersalne L 40, L 100, L 150 lub L 200 mm,
- pełny przejazd ślizgów pod wspornikami,
- ślizgi z białą agrafką, ślizgi z żabką ze stali nierdzewnej albo wariant bez ślizgów,
- możliwość zastosowania systemu Wave,
- możliwość rozbudowy o rurę lub profil Techno 20,
- maksymalny rozstaw wsporników dla głównego profilu Modern 40: 230 cm.
Spis treści
Aluminiowy profil szynowy Modern 40
Modern 40 ma prostokątny profil o szerokości 40 mm i wysokości 13 mm. Tor ślizgowy znajduje się w dolnej części, dlatego po zamontowaniu mechanizm prowadzenia tkaniny pozostaje mało widoczny.
Karnisz ma jeden tor i przeznaczony jest do jednej warstwy dekoracji – na przykład firany, zasłony albo tkaniny ułożonej w systemie Wave. Profil jest zakończony po obu stronach prostymi zaślepkami dopasowanymi kolorystycznie do całości.
| Parametr |
Wartość |
|---|
| System |
Modern 40 |
| Wymiary profilu |
40 × 13 mm |
| Liczba torów |
1 |
| Materiał profilu |
aluminium |
| Kolor |
biały połysk |
| Montaż |
ścienny na wspornikach uniwersalnych |
Wsporniki uniwersalne Modern 40
Wsporniki pozwalają dopasować odległość profilu od ściany do głębokości parapetu, położenia grzejnika, wystających klamek oraz sposobu układania tkaniny. Dostępne są cztery warianty długości.
| Długość |
Zastosowanie i możliwość rozbudowy |
|---|
| L 40 mm |
Najmniejsza odległość od ściany. Bez dodatkowego mocowania Techno 20. Niezalecany do systemu Wave. |
| L 100 mm |
Ma jedno dodatkowe mocowanie przeznaczone do rozbudowy o element Techno 20. Jest to minimalna zalecana długość do systemu Wave. |
| L 150 mm |
Ma dwa dodatkowe mocowania Techno 20 i zapewnia więcej miejsca na swobodne układanie tkaniny. |
| L 200 mm |
Ma dwa dodatkowe mocowania Techno 20. Odpowiedni przy szerokim parapecie, grzejniku albo rozbudowanej dekoracji okiennej. |
Dodatkowe mocowania można zdemontować, jeżeli nie będą wykorzystywane. Konstrukcja pozwala również skrócić dłuższy wspornik i dopasować jego wysunięcie do konkretnego okna.
Czarny kolor wsporników na zdjęciu ma charakter poglądowy i służy pokazaniu konstrukcji oraz dostępnych długości. W komplecie TH0102 elementy są białe.
Jak odczytać wymiary L i D?
Wymiar L oznacza długość samego wspornika bez szerokości profilu. Wymiar D obejmuje wspornik razem z profilem Modern 40. Ponieważ profil ma 13 mm głębokości, całkowity wymiar D jest większy od L o około 13 mm.
| Wspornik |
Przybliżony całkowity wymiar D |
|---|
| L 40 mm |
około 53 mm razem z profilem |
| L 100 mm |
około 113 mm razem z profilem |
| L 150 mm |
około 163 mm razem z profilem |
| L 200 mm |
około 213 mm razem z profilem |
Czarny profil i wspornik na rysunku służą wyłącznie do czytelnego pokazania sposobu pomiaru. Produkt TH0102 jest wykonany w kolorze białym z połyskiem.
Rodzaje ślizgów do wyboru
Podczas zamawiania można wybrać jeden z trzech wariantów wyposażenia:
| Wariant |
Zastosowanie |
|---|
| Ślizgi z białą agrafką |
Do firan i zasłon wyposażonych w taśmę marszczącą z odpowiednimi kieszonkami. |
| Ślizgi z żabką ze stali nierdzewnej |
Pozwalają przypiąć tkaninę bezpośrednio do żabek i regulować jej ułożenie. |
| Bez ślizgów |
Wariant przeznaczony między innymi do zastosowania oddzielnie dobranych elementów systemu Wave. |
Skład kompletu TH0102 według długości
Każdy komplet zawiera profil Modern 40, parę zakończeń, odpowiednią liczbę wsporników oraz wybrany wariant ślizgów. Karnisze od długości 300 cm składają się z dwóch równych odcinków połączonych wewnętrznym łącznikiem.
| Długość |
Zawartość zestawu |
|---|
| 150 cm |
1 profil 150 cm, 2 wsporniki, para zakończeń oraz 15 ślizgów w wariancie ze ślizgami |
| 175 cm |
1 profil 175 cm, 2 wsporniki, para zakończeń oraz 18 ślizgów w wariancie ze ślizgami |
| 200 cm |
1 profil 200 cm, 2 wsporniki, para zakończeń oraz 20 ślizgów w wariancie ze ślizgami |
| 250 cm |
1 profil 250 cm, 2 wsporniki, para zakończeń oraz 25 ślizgów w wariancie ze ślizgami |
| 300 cm |
2 profile po 150 cm, 3 wsporniki, para zakończeń, 1 łącznik oraz 30 ślizgów w wariancie ze ślizgami |
| 350 cm |
2 profile po 175 cm, 3 wsporniki, para zakończeń, 1 łącznik oraz 35 ślizgów w wariancie ze ślizgami |
| 400 cm |
2 profile po 200 cm, 3 wsporniki, para zakończeń, 1 łącznik oraz 40 ślizgów w wariancie ze ślizgami |
| 500 cm |
2 profile po 250 cm, 3 wsporniki, para zakończeń, 1 łącznik oraz 50 ślizgów w wariancie ze ślizgami |
Podana liczba ślizgów dotyczy wariantu zamawianego ze ślizgami. Po wybraniu opcji „bez ślizgów” elementy te nie są dołączane.
Łączenie profili od długości 300 cm
Warianty 300, 350, 400 i 500 cm wykonywane są z dwóch równych części. W miejscu połączenia stosowany jest wewnętrzny łącznik oraz wspornik podpierający obydwa odcinki.
Prawidłowo spasowane i ustawione w jednej osi połączenie pozwala ślizgom przejeżdżać pomiędzy odcinkami. Dzięki temu tkanina może być przesuwana po całej długości karnisza.
System Wave w profilu Modern 40
Profil Modern 40 może współpracować z systemem Wave, który układa tkaninę w regularne, równomierne fale. W takiej konfiguracji należy wybrać wariant bez standardowych ślizgów i oddzielnie dobrać właściwe elementy Wave.
Do systemu Wave zalecany jest wspornik o długości przynajmniej 10 cm. Wspornik L 40 mm pozostawia zbyt mało miejsca pomiędzy tkaniną a ścianą, aby głębokie fale mogły swobodnie się układać.
Zobacz ślizgi, taśmy i elementy systemu Wave.
Możliwość rozbudowy o system Techno 20
Wsporniki L 100, L 150 i L 200 mm mają dodatkowe mocowania pozwalające zamontować rurę albo profil szynowy Techno 20. Dzięki temu pojedynczy Modern 40 może zostać rozbudowany o dodatkowy tor na firanę lub zasłonę.
Rura, profil, końcówki, ślizgi i pozostałe elementy rozbudowy nie są częścią podstawowego kompletu TH0102 i należy dobrać je osobno.
| Konfiguracja |
Maksymalny rozstaw wsporników |
|---|
| Tylko Modern 40 |
230 cm |
| Modern 40 z rurą Techno 20 |
180 cm – ograniczenie wynika z zastosowanej rury Ø20 mm |
| Modern 40 z profilem szynowym Techno 20 |
140 cm – ograniczenie wynika z dodatkowego profilu szynowego |
Skrócenie karnisza do potrzebnego wymiaru
Karnisz można przygotować w wymiarze krótszym niż dostępna długość standardowa. Należy wybrać najbliższy dłuższy wariant, a oczekiwany wymiar wpisać w uwagach do zamówienia.
Przykładowo, gdy potrzebny jest karnisz o długości 232 cm, należy wybrać wariant 250 cm i podać dokładny wymiar do skrócenia.
Zobacz pozostałe aluminiowe karnisze szynowe Modern.
FAQ – najczęstsze pytania o karnisz TH0102
Co oznacza określenie „wspornik uniwersalny”?
Jest to wspornik pozwalający dobrać odległość profilu od ściany, a w wersjach 10, 15 i 20 cm także rozbudować karnisz o dodatkowe elementy Techno 20.
Jakie wymiary ma profil Modern 40?
Profil ma szerokość 40 mm i wysokość 13 mm.
Czym różnią się wymiary L i D?
L oznacza długość wspornika bez profilu. D jest wymiarem całkowitym i obejmuje dodatkowo 13 mm głębokości profilu.
Ile dodatkowych mocowań Techno 20 mają wsporniki?
Wspornik 4 cm nie ma dodatkowego mocowania, wspornik 10 cm ma jedno, a wsporniki 15 i 20 cm mają po dwa mocowania.
Który wspornik wybrać do systemu Wave?
Zalecany jest wspornik o długości co najmniej 10 cm. Wspornik 4 cm nie zapewnia wystarczającej przestrzeni na swobodne ułożenie fal.
Czy wsporniki blokują przesuwanie firany lub zasłony?
Nie. Wsporniki są mocowane od tylnej strony profilu, dlatego ślizgi mogą przejeżdżać pod nimi.
Czy ślizgi są zawsze dołączone?
Nie. Można wybrać ślizgi z agrafką, ślizgi z żabką albo zestaw bez ślizgów, przeznaczony między innymi do systemu Wave.
Od jakiej długości karnisz jest łączony?
Warianty od 300 cm składają się z dwóch równych odcinków profilu połączonych jednym łącznikiem.
Czy ślizgi przechodzą przez miejsce połączenia?
Tak. Prawidłowo wyrównane i połączone profile umożliwiają przesuwanie ślizgów pomiędzy odcinkami.
Jaki jest maksymalny rozstaw wsporników?
Dla samego profilu Modern 40 wynosi 230 cm. Po dodaniu rury Techno 20 należy zachować maksymalnie 180 cm, a po dodaniu profilu szynowego Techno 20 – maksymalnie 140 cm.
Czy można zamówić karnisz w krótszym wymiarze?
Tak. Należy wybrać najbliższy dłuższy wariant i wpisać oczekiwany wymiar w uwagach do zamówienia.
