Szyna sufitowa Square Line dwutorowa SUW0001 – Marcin Dekor

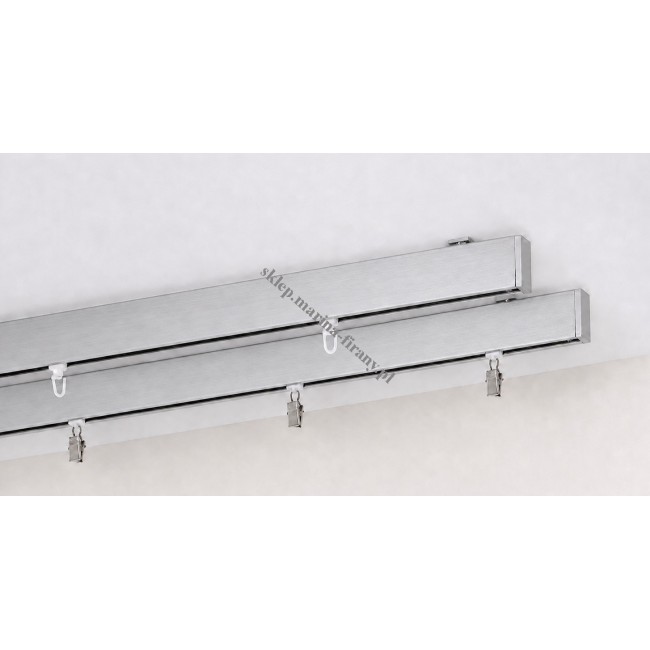

Szyna sufitowa Square Line dwutorowa SUW0001 to kompletny aluminiowy system przeznaczony do montażu bezpośrednio pod sufitem. Dwa niezależne profile tworzą osobne tory dla firany i zasłon, dzięki czemu każdą warstwę dekoracji okiennej można oddzielnie przesuwać.
Prostokątne profile Square Line mają nowoczesną, uporządkowaną formę. Widoczna powierzchnia profilu zasłania tor ze ślizgami, a niewielkie odsunięcie od sufitu sprawia, że system wygląda lekko i estetycznie.
Wymiary dwutorowego systemu Square Line
- przekrój jednego profilu: 14 × 34 mm,
- liczba torów: 2,
- odległość pomiędzy osiami profili: 60 mm,
- odstęp pomiędzy sufitem a górną powierzchnią profilu: 4 mm,
- wysokość systemu od sufitu do dolnej krawędzi profilu: 38 mm bez ślizgów,
- rodzaj uchwytów: podwójne uchwyty sufitowe MDN.
Odstęp 6 cm pomiędzy osiami torów pozwala oddzielić firanę od zasłon i ogranicza wzajemne zahaczanie obu warstw podczas przesuwania.
Co zawiera komplet SUW0001?
- dwa aluminiowe profile Square Line 14 × 34 mm,
- podwójne uchwyty sufitowe MDN,
- dwie pary zaślepek, czyli po jednej parze na każdy profil,
- ślizgi z agrafkami albo ślizgi z żabkami – zależnie od wybranego wariantu,
- dwa łączniki profili w długościach powyżej 240 cm – po jednym na każdy tor,
- elementy potrzebne do złożenia systemu.
Zawartość zestawu według wybranej długości
| Długość |
Zawartość zestawu |
|---|
| 140 cm |
2 profile po 140 cm
2 uchwyty podwójne MDN
2 pary zaślepek
28 ślizgów łącznie |
| 160 cm |
2 profile po 160 cm
2 uchwyty podwójne MDN
2 pary zaślepek
32 ślizgi łącznie |
| 200 cm |
2 profile po 200 cm
3 uchwyty podwójne MDN
2 pary zaślepek
40 ślizgów łącznie |
| 240 cm |
2 profile po 240 cm
3 uchwyty podwójne MDN
2 pary zaślepek
48 ślizgów łącznie |
| 280 cm |
4 profile po 140 cm
2 łączniki profili
4 uchwyty podwójne MDN
2 pary zaślepek
56 ślizgów łącznie |
| 320 cm |
4 profile po 160 cm
2 łączniki profili
4 uchwyty podwójne MDN
2 pary zaślepek
64 ślizgi łącznie |
| 400 cm |
4 profile po 200 cm
2 łączniki profili
6 uchwytów podwójnych MDN
2 pary zaślepek
80 ślizgów łącznie |
| 480 cm |
4 profile po 240 cm
2 łączniki profili
6 uchwytów podwójnych MDN
2 pary zaślepek
96 ślizgów łącznie |
Podana liczba ślizgów jest liczbą łączną dla obu torów. Przykładowo zestaw 200 cm zawiera 40 ślizgów, czyli po 20 na każdy profil.
Ślizgi z agrafkami albo z żabkami
Szynę można zamówić w jednym z dwóch wariantów zawieszenia tkaniny:
- ślizgi z agrafkami – przeznaczone przede wszystkim do firan i zasłon z taśmą marszczącą,
- ślizgi z żabkami – pozwalają przypiąć materiał bezpośrednio.
Wybór wariantu nie zmienia liczby ślizgów. Zmienia się wyłącznie rodzaj elementu służącego do zawieszenia tkaniny.
Pełne przesuwanie na obu torach
Uchwyty MDN obejmują profile od góry i nie wchodzą w dolne rowki prowadzące. Dzięki temu ślizgi mogą poruszać się wzdłuż profili i nie są zatrzymywane przez kolejne uchwyty sufitowe.
W długościach łączonych ważne jest dokładne ustawienie końców profili w jednej linii. Prawidłowo wyrównane połączenie pozwala zachować ciągłość rowka prowadzącego i płynne przesuwanie ślizgów.
Montaż uchwytów do sufitu
Podwójne uchwyty MDN montuje się prostopadle do kierunku profili. Uchwyty skrajne powinny znajdować się około 10–20 cm od końców szyny. Odstęp pomiędzy kolejnymi uchwytami nie powinien przekraczać około 140 cm.
W suficie wykonanym z płyt gipsowo-kartonowych lub innego podłoża o mniejszej wytrzymałości punkty mocowania należy zagęścić i zastosować elementy montażowe przeznaczone do danego rodzaju sufitu.
Nie należy umieszczać uchwytu dokładnie w miejscu połączenia dwóch profili. Uchwyt powinien znajdować się obok połączenia, a nie bezpośrednio pod łącznikiem.
Łączenie długości powyżej 240 cm
Warianty 280, 320, 400 i 480 cm składają się z dwóch równych odcinków na każdym torze. Każdy z dwóch profili otrzymuje osobny łącznik, dlatego komplet zawiera łącznie dwa łączniki.
Łącznik należy wsunąć do połowy pierwszego profilu i zablokować śrubą imbusową. Następnie dosuwa się drugi odcinek, dokładnie wyrównuje obie części i dokręca drugą stronę łącznika.
Najważniejsze informacje
- kod produktu: SUW0001,
- kolekcja: Square Line,
- rodzaj: dwutorowa szyna sufitowa,
- materiał profili: aluminium,
- przekrój profilu: 14 × 34 mm,
- odległość pomiędzy osiami torów: 60 mm,
- odstęp profilu od sufitu: 4 mm,
- wysokość systemu bez ślizgów: 38 mm,
- uchwyty: podwójne sufitowe MDN,
- zawieszenie tkaniny: ślizgi z agrafkami albo żabkami,
- producent: Marcin Dekor.
FAQ – najczęściej zadawane pytania
Do czego służą dwa tory?
Jeden profil można wykorzystać do zawieszenia firany, a drugi do zasłon. Obie warstwy przesuwają się niezależnie.
Jaki jest odstęp pomiędzy torami?
Odległość pomiędzy osiami aluminiowych profili wynosi 6 cm.
Jak nisko szyna znajduje się pod sufitem?
Pomiędzy sufitem a górną powierzchnią profilu pozostają 4 mm. Całkowita wysokość systemu bez ślizgów wynosi 38 mm.
Czy uchwyty ograniczają przesuwanie firany i zasłon?
Nie. Uchwyty mocują profile od góry i nie wchodzą w dolne rowki, po których poruszają się ślizgi.
Czy długości powyżej 240 cm są dzielone?
Tak. Każdy tor składa się wtedy z dwóch równych odcinków. W komplecie znajdują się dwa łączniki – po jednym dla każdego profilu.
Czy uchwyt należy zamontować na połączeniu profili?
Nie. W systemie Square Line uchwytu nie umieszcza się dokładnie w miejscu połączenia. Powinien znajdować się obok łącznika.
Czy szynę można zamontować do sufitu z płyt GK?
Tak, ale trzeba zastosować mocowania odpowiednie do płyt gipsowo-kartonowych oraz mniejsze odstępy pomiędzy uchwytami.
Czym różnią się agrafki od żabek?
Agrafki zaczepia się najczęściej o kieszonki taśmy marszczącej. Żabki pozwalają przypiąć materiał bezpośrednio.
