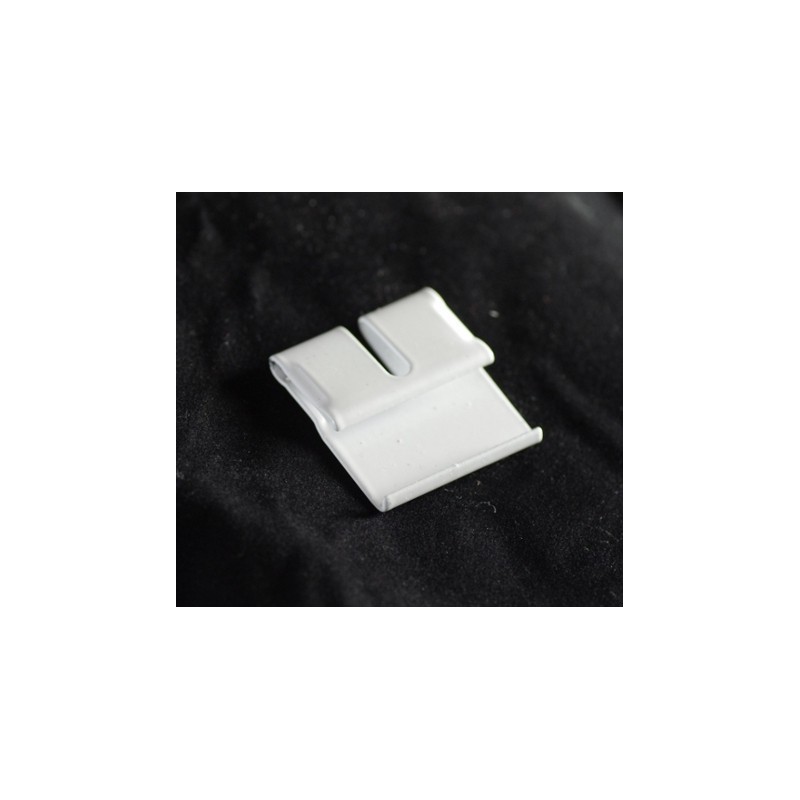

Łącznik zaciskowy do profilu szyny sufitowej ZS biały – 1 szt.
Łącznik zaciskowy do profilu ZS służy do prostego połączenia dwóch odcinków aluminiowej szyny sufitowej typu ZS. Umożliwia wykonanie dłuższego toru z kilku krótszych profili i pomaga utrzymać oba odcinki w jednej osi.

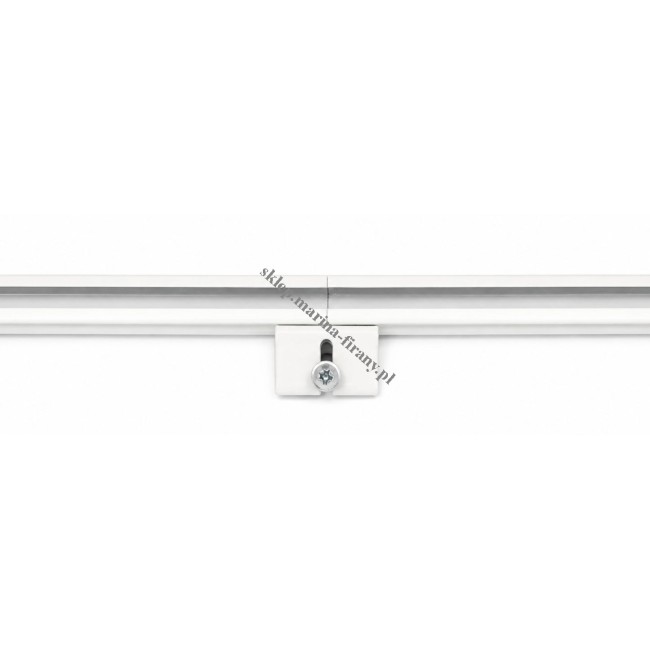

Łącznik nakłada się od góry na końce obu profili, a następnie stabilizuje połączenie poprzez dokręcenie wkrętów. Prawidłowo złączone profile powinny być dokładnie dosunięte do siebie, aby ślizgi mogły swobodnie przejeżdżać przez miejsce połączenia.
Najważniejsze cechy
- typ produktu: łącznik zaciskowy,
- przeznaczenie: profile aluminiowych szyn sufitowych ZS,
- służy do łączenia dwóch prostych odcinków profilu,
- montowany od górnej strony szyny,
- połączenie stabilizowane za pomocą wkrętów zaciskowych,
- kolor: biały,
- cena dotyczy 1 sztuki łącznika.
Do czego służy łącznik?
Łącznik zaciskowy stosuje się wtedy, gdy planowana długość szyny jest większa niż długość pojedynczego profilu. Pozwala połączyć dwa odcinki w jeden ciągły tor, bez konieczności wykonywania osobnych zakończeń pomiędzy profilami.
Jeden łącznik jest potrzebny na każde połączenie dwóch profili. Przykładowo do połączenia trzech odcinków w jedną szynę potrzebne są 2 łączniki.
Montaż łącznika zaciskowego
- Ułożyć oba profile na równej powierzchni i dokładnie dosunąć ich końce.
- Nałożyć łącznik od góry tak, aby obejmował oba profile w równym stopniu.
- Sprawdzić, czy profile są ustawione w jednej osi i nie tworzą uskoku.
- Dokręcać wkręty stopniowo i naprzemiennie, stabilizując oba odcinki.
- Po montażu przesunąć ślizg przez miejsce łączenia i sprawdzić, czy porusza się swobodnie.
Wkrętów nie należy dokręcać z nadmierną siłą, ponieważ może to spowodować odkształcenie aluminiowego profilu.
Co zawiera komplet?
| Element |
Ilość |
| Łącznik zaciskowy do profilu ZS |
1 szt. |
| Kołek rozporowy do betonu |
1 szt. |
| Wkręt montażowy |
1 szt. |
Ważne zasady montażu
- końce profili powinny być równo przycięte i oczyszczone z opiłków,
- profile muszą być dokładnie dosunięte i ustawione w jednej osi,
- uchwytu sufitowego nie należy montować dokładnie w miejscu połączenia,
- miejsce łączenia powinno być podparte uchwytami rozmieszczonymi po obu stronach styku.
